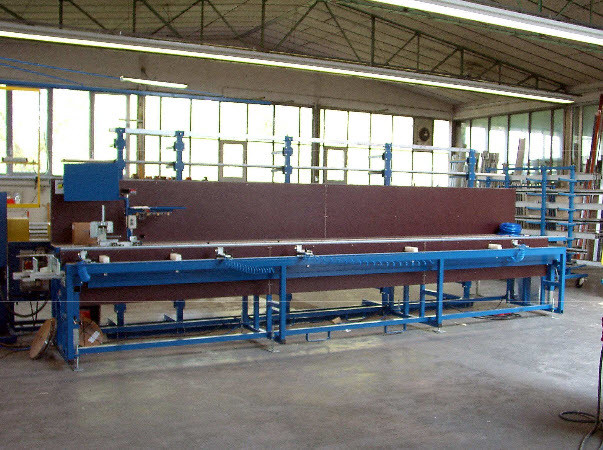

RUCHSER-T-Verbinder-Montagevorrichtung RU-TMV-4
für die rationelle Montage der T-Verbinder, womit gegenüber dem manuellen Einmessen der T-Verbinderpositionen enorme Zeiteinsparungen erzielt werden.


Wesentliche Vorteile:
→ Maßgenaues platzieren der Verbinder über Digitalanzeige
→ Fester Halt der Profile bei Verschrauben der Verbinder
→ Alle Teile und das benötigte Werkzeug immer Griffbereit am Arbeitsplatz


Ausstattung und Preise:
mit 4 Stück Aufnahmen für Profilauflagen zur paarweisen Auflage von Profilen und 3 Stück pneumatischen Spannern.
Über die gesamte Länge durchgehende Ablagefläche mit Rückwand, zum Ablegen der Verbinder und Werkzeuge.
Laufwagen mit Klappanschlag zum Anfahren der Verbinderpositionen, mit Anschlag zum Ausgleichen verschiedener Verbinderbreiten.
Positionierung des Anschlages über Digitalanzeige, mit pneumatischer Feststellung incl. 4 Stück Rastanschläge zum Positionieren des Laufwagens bei sich wiederholenden Maßen inclusive 3 Stück Druckluftanschlüsse, 4 Elektroanschlüsse und 2 Halterungen für Handbohrmaschinen oder Schrauber etc. am Laufwagen montiert.
Nutzlänge 4000 mm


Zubehör für T-Verbinder-Montagevorrichtung TMV-4 inklusive:
Laufwagen anstelle des Anschlages mit Zentrierung ausgestattet (Zentrierung f. Profilbreiten 0-260 mm)
Elekromotorische Höhenverstellung der Auflage zum Ausgleichen unterschiedlicher Profilhöhen von 50 - 250 mm
Differenzanschlag zum Ausgleichen von Bodeneinstand oder durchgehenden Rahmenprofilen, Einstellung über Milimeterskala von 10 - 200 mm, Nullposition u. Differenzanschlag als Klappanschlag
ausgeführt.


Neupreis gemäß aktueller Preisliste, incl. Zubehör 14.200,00 €
Preis für Gebrauchtmaschine, Baujahr 2001      6.900,00 €



netto, unfrei ab Standort, zzgl. Mwst.
